Energie­effi­zienz und Komfort – Experten für KNX, Zeit­schaltuhren und Sensoren

Hinter jeder unserer Lösungen steht der Gedanke, Energie nur dann einzusetzen, wenn sie wirklich gebraucht wird: sei es bei der automatischen Lichtsteuerung mit Präsenz- und Bewegungsmelder, bei der Lichtsteuerung mit Dimmern und Treppenlicht-Zeitschaltern oder bei der Klimasteuerung mit KNX-Aktoren, CO2-Sensoren und Raumthermostaten. Wir nennen das Energy-saving-comfort.

Effizienz

Energie nur nutzen, wenn sie gebraucht wird.

Auto­matisierung

Intelligente Licht- und Klimasteuerung.

Komfort

Energy saving comfort für moderne Gebäude.

Innovation

KNX, Zeitschaltuhren und Sensoren für smarte Lösungen.

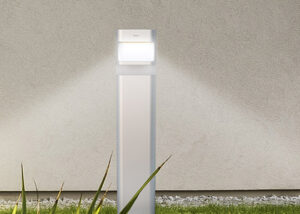

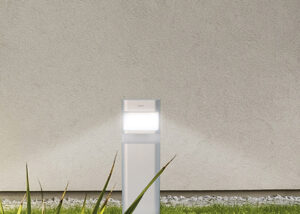

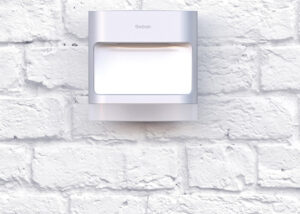

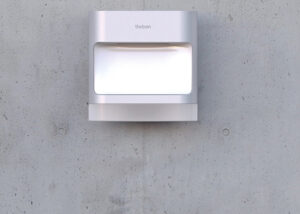

Die neuen LED-Leuchten theLeda D mit Bewegungs­melder von Theben

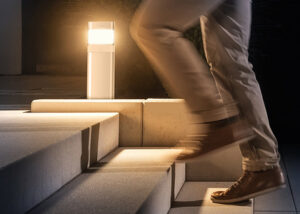

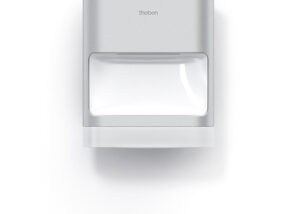

Die Theben AG präsentiert die neuen LED-Leuchten theLeda D mit integriertem Bewegungsmelder zur automatischen und energieeffizienten Beleuchtungssteuerung. Die  LED-Leuchtenreihe wurde bereits mit dem German Design Award 2019 ausgezeichnet. Zahlreiche Modellvarianten, die Bedienung per App sowie die Vernetzbarkeit der Geräte über Funk setzen neue technische und optische Akzente im Außenbereich.

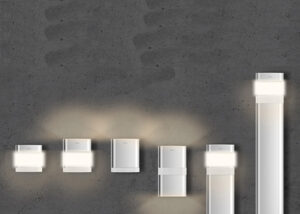

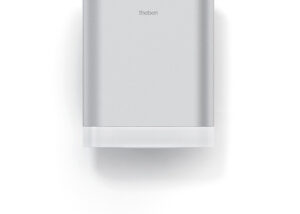

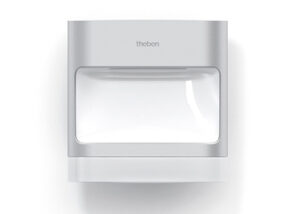

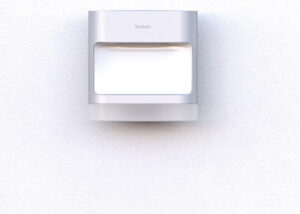

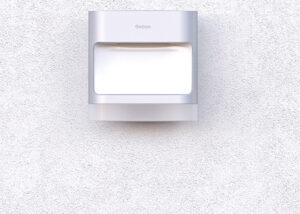

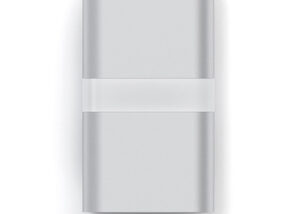

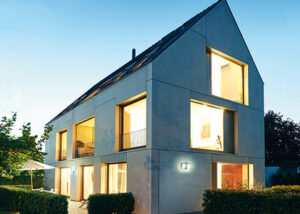

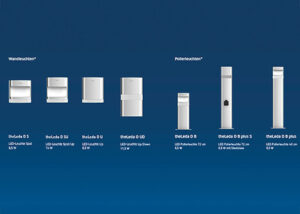

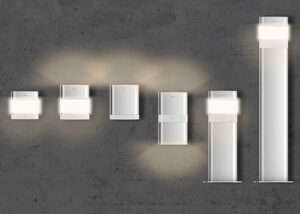

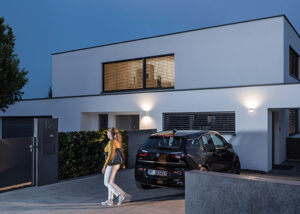

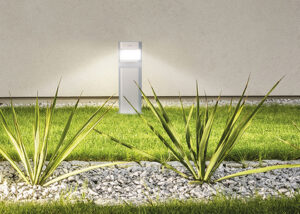

Das hochwertige, massive Aluminiumgehäuse der theLeda D LED-Leuchten macht u.a. an Hausfassaden eine besonders gute Figur und bietet vielfältige Optionen für individuelles Lichtdesign oder zur Akzentbeleuchtung etwa an Einfamilienhäusern, in Hotel- und Parkanlagen oder Seniorenheimen. Aktuell sieben Modellvarianten mit unterschiedlichem Lichtaustritt und verschiedenen Lichtleistungen bieten Lösungen für jeden Anwendungsfall und sorgen für ein einheitliches Erscheinungsbild im Außenbereich. Darüber hinaus ist theLeda D auch in sechs Varianten ohne Bewegungsmelder erhältlich.

Ein besonderes Highlight stellt die Vernetzbarkeit mehrerer Geräte per Funk dar. Wird eine Bewegung erkannt, schaltet sich die Beleuchtung an allen vernetzten Meldern ein – ein enormes Plus in punkto Sicherheit und Komfort. Zur möglichst einfachen Bedienung sind alle LED-Leuchten theLeda D per theSenda B Fernbedienung auch mit der Smartphone-App theSenda Plug steuerbar.

Bewegungs-/ Präsenzmelder für gängige Schalter­programme

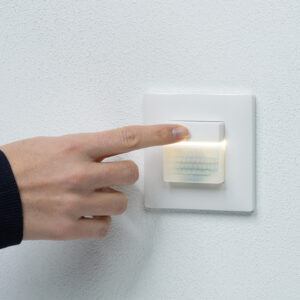

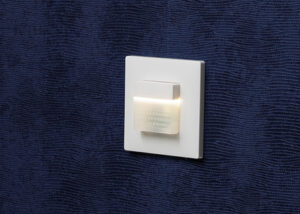

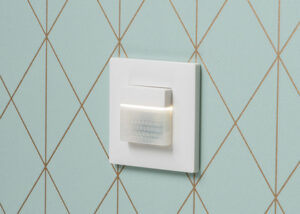

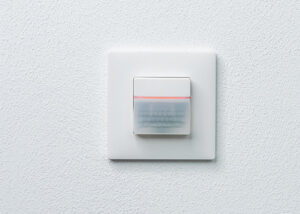

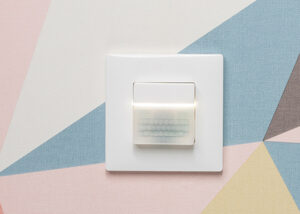

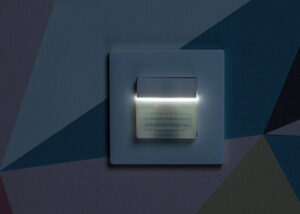

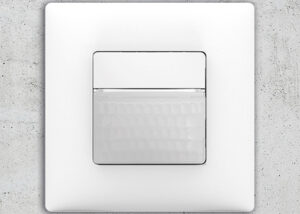

Die Theben AG präsentiert die theMura 2-Draht- und 3-Draht-Bewegungs-/Präsenzmelder für die Wandmontage. Dank der optional erhältlichen Abdeckrahmen lassen sich die Wandmelder universell für die Schalterprogramme aller wichtigen Hersteller nutzen.

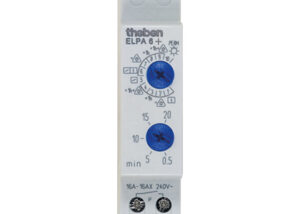

Die Wandmelder theMura eignen sich perfekt zur energieeffizienten Beleuchtungssteuerung z. B. in Korridoren, Treppenhäusern, Kellern und WCs. Sie sind in der Ausführung als Bewegungsmelder und Präsenzmelder erhältlich. Die 2-Draht-Melder sind vor allem bei Renovierungen und Umbauten in Kombination mit einem Treppenlicht-Zeitschalter von Theben geeignet. Die 3-Draht-Melder finden ihren Einsatz auch in Neubauten und überzeugen insbesondere als Präsenzmelder mit praktischen Zusatzfunktionen. Neben dem Theben-Design ermöglicht ein breites Spektrum an verfügbaren Abdeckrahmen die Anwendung in Schalterprogrammen von Busch-Jaeger, Jung, Merten, Gira, Legrand, Berker und Feller.

Die Bewegungs- und Präsenzmelder theMura machen durch ihr besonders flaches, attraktives Design überall eine gute Figur. Der große Erfassungsbereich von 14 x 17 m und dessen flexible Erweiterbarkeit über zusätzliche Slave-Melder bietet für jede Anwendung die passende Lösung. Mit dem integrierten Taster kann die Beleuchtung manuell ein- oder ausgeschaltet werden. Alle Grundeinstellungen können direkt am Gerät vorgenommen werden.

Zusätzliche Komfort­funktionen beim Präsenz­melder theMura

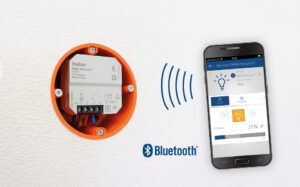

Um alle Funktionen nutzen zu können, wird die Fernbedienung theSenda B in Kombination mit der kostenlosen App theSenda Plug eingesetzt. Dies ermöglicht zum Beispiel das Einstellen des integrierten Orientierungslichtes, die Aktivierung der Akustikfunktion oder auch das Anpassen der Langzeitfunktion. Mit dem zusätzlichen potenzialfreien Kontakt können zudem HKL-Anwendungen integriert werden. Darüber hinaus lassen sich externe Taster anschließen.

LUXORliving ist im Grunde eine zertifizierte KNX-Anlage. Doch im Gegensatz zu einer herkömmlichen KNX-Installation nutzt LUXORliving nur die wesentlichen Funktionen. Genau das macht LUXORliving so unvergleichlich einfach in Installation und Betrieb. Einfach Licht einschalten und dimmen, Heizung regeln und Beschattung steuern – und die clevere Panikfunktion nutzen. Das alles ermöglicht LUXORliving.

„Wir sind mit unserer Wohnkomfort-Steuerung aus dem Jahr 2005 praktisch der Erfinder des Smarthomes“, meint augenzwinkernd LUXORliving Produktmanager Tino Schlaich. „Schon bei unseren ersten Steuerungen für diesen Bereich sollte der Elektriker die ganze Anlage ausschließlich mit einem Schraubenzieher einstellen und programmieren können. Das kam am Markt sehr gut an. Deshalb stand auch bei LUXORliving die einfache Inbetriebnahme immer ganz oben im Lastenheft.“ Den Schraubenzieher hat inzwischen natürlich der Laptop ersetzt. Der Clou sind die Software-Tools „LUXORplug“ und „LUXORplay“.

Installa­tion: Flexibel und offen

LUXORliving wird genauso verkabelt wie jede andere KNX-Installation. Leuchten, Rollläden oder auch andere Anwendungen lassen sich per Software beliebigen Tastern zuordnen. Das öffnet Spielräume, die bestehende Installation zu ändern, bietet ein erhebliches Einsparpotenzial und eröffnet mehr Gestaltungspielräume bei der Wahl des gewünschten Schalterprogramms. Tino Schlaich: „Wir vertreiben keine Taster, sondern arbeiten mit Tasterschnittstellen.“ Die Hardware besteht aus rund einem Dutzend Sensor- und Aktor-Bausteinen sowie wenigen Zentralgeräten. Diese sind KNX-zertifiziert, bieten aber weniger Funktionen als ein normales KNX-Gerät. Der Vorteil dieser Beschränkung ist, dass zur Inbetriebnahme keine ETS nötig ist, sondern nur die sehr einfach zu bedienende und kostenlose Software LUXORplug.

Inbetrieb­nahme ohne Programmier­arbeit

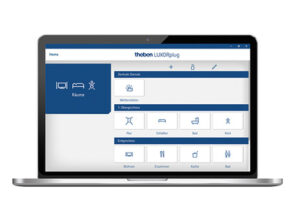

Die Inbetriebnahme übernimmt das Windows-Programm LUXORplug. Die Software listet automatisch die Komponenten auf; jedes Gerät hat eine eindeutige, nur einmal vergebene Nummer, über die es immer wieder identifiziert werden kann. Der Installateur gibt die Anzahl der Geschosse und Räume an, die er auch mit Namen versehen kann. Danach wird er die Komponenten den Räumen zuweisen und ebenso mit Klarnamen versehen wie „Jalousie Kinderzimmer“. Im nächsten Schritt setzt er die Parameter für die einzelnen Aktoren, verbindet sie grafisch mit den Sensoren und legt bei Bedarf Gruppen an, etwa alle Jalousien eines Zimmers.

Nach Plug kommt Play

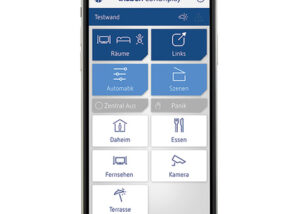

Die Visualisierung kommt ohne Displays aus. Ein Android- oder iOS-Smartphone genügt. Damit lädt sich der Anwender die kostenlose App LUXORplay herunter. Diese übernimmt bei der ersten Verbindung mit der Systemzentrale alle Bezeichnungen der Räume, Schalter usw. Die grafische Gestaltung ist vorgegeben, sodass die Visualisierung mit dem ersten Start einsatzbereit ist. Der Anwender kann nun Zustände von Lichtern, Jalousien, Rollläden, allgemeinen Einstellungen usw. visualisieren und verändern. Er kann z. B. jedem Aktorkanal ein Zeitprogramm zuweisen oder Szenen definieren.

LED schalten und dimmen

So schaltet man LED-Leucht­mittel – Mit dem richtigen Kontakt zum passenden Zeitpunkt

Zwei Kontakte für alle Schaltfälle: Wolfram-Vorlauf­kontakt

Hohe Ströme erfordern spezielle Kontakte. Theben verwendet neben Silber-Zinnoxid (AgSnO2) eine Kombination aus zwei Kontakten, die nacheinander schließen: den Wolfram-Vorlaufkontakt. Der voreilende Kontakt besteht aus hochohmigen und sehr beständigen Wolfram. Er fängt den Einschaltstrom ab und begrenzt ihn zugleich. Der niederohmige Hauptkontakt bleibt so von Einschaltspitzen unbelastet. Theben setzt diese Relais bei den digitalen Zeitschaltuhren TR 609 top2 S und SELEKTA 175 top2 sowie bei den Performance-Bewegungsmeldern theLuxa P und dem Präsenzmelder theRonda P ein.

Schalten auf den Punkt genau: Null­durchgangs­schaltung

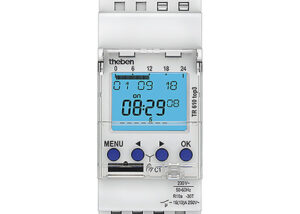

Schaltgeräte, die für C-Last ausgelegt sind, kommen besser mit den Einschaltströmen zurecht. Theben setzt hierbei auf besonders effiziente Lösungen wie eine sogenannte Nulldurchgangsschaltung. Diese errechnet den exakten Nulldurchgang der Sinuskurve der Wechselspannung. In diesem Moment ist der Einschaltstrom beim Schalten minimal. Das schont den Relaiskontakt und verlängert seine Lebensdauer auch bei nominal hohen Schaltlasten. Nahezu alle Geräte der top3-Baureihe, die Bewegungsmelder theLuxa S und der Präsenzmelder PlanoCentro sind damit ausgestattet.

Umwelt­bewusst und sicher schalten: Cadmium­freie Kontakte

Lange Zeit galt Cadmiumoxid als ideales Kontaktmaterial für hohe Einschaltströme. Inzwischen ist es laut RoHS-Richtlinie verboten – wobei es Ausnahmen für elektrische Schaltkontakte gibt. Theben hat trotzdem bereits zur Jahrtausendwende auf umweltfreundliche AgSnO2-Werkstoffe umgestellt. Diese bieten vergleichbar gute, teilweise sogar bessere Kontakt- und Schalteigenschaften wie höhere Abbrandfestigkeit, erhöhte Verschweißresistenz und eine deutlich geringere Neigung zur Materialwanderung bei Gleichstrombetrieb.

LEDs dimmen? – Keine Selbst­verständlich­keit

Dimmbar oder nicht? Die richtige Wahl ist entscheidend. Nicht jedes LED-Leuchtmittel ist dimmbar. Selbst bei geeigneten Versionen ist die Dimmcharakteristik sehr unterschiedlich und herstellerabhängig. Häufig flackern die LEDs und lassen sich nicht linear und harmonisch dimmen, weil die benötigte Vorschaltelektronik stark unterschiedlich auf den Phasenan- und abschnitt reagiert. Manche Hersteller lassen deshalb explizit nur eine der Methoden zu.

Dauerlicht wider Willen – Restströme reichen aus

Ein weiteres Problem verursachen die Entstörkondensatoren des Dimmers. Durch sie fließen ständig sehr geringe Restströme. Diese reichen aus, um LED-Lampen mit ein bis zwei Watt Nennleistung zu versorgen. Sie erlöschen dann nicht mehr vollständig. Einen ähnlichen Effekt können lange parallel liegende Leitungen bewirken.

Dimmer trifft Leucht­mittel – Nicht alle sind geeignet

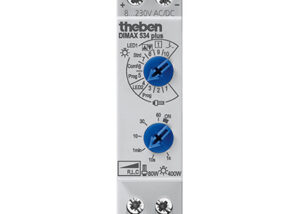

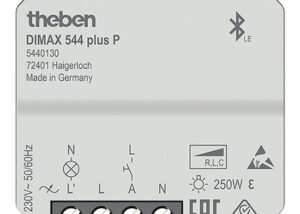

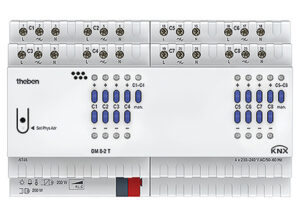

Zum stufenlosen Regeln muss nicht nur die LED-Lampe dimmbar sein, auch der Dimmer muss LED-tauglich sein. Theben hat hierfür mehrere Lösungen entwickelt: Presets für verschiedene LED-Leuchtmittel und über die ETS nachladbare Dimmkurven.
